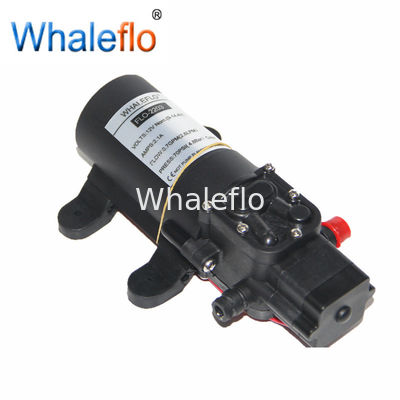

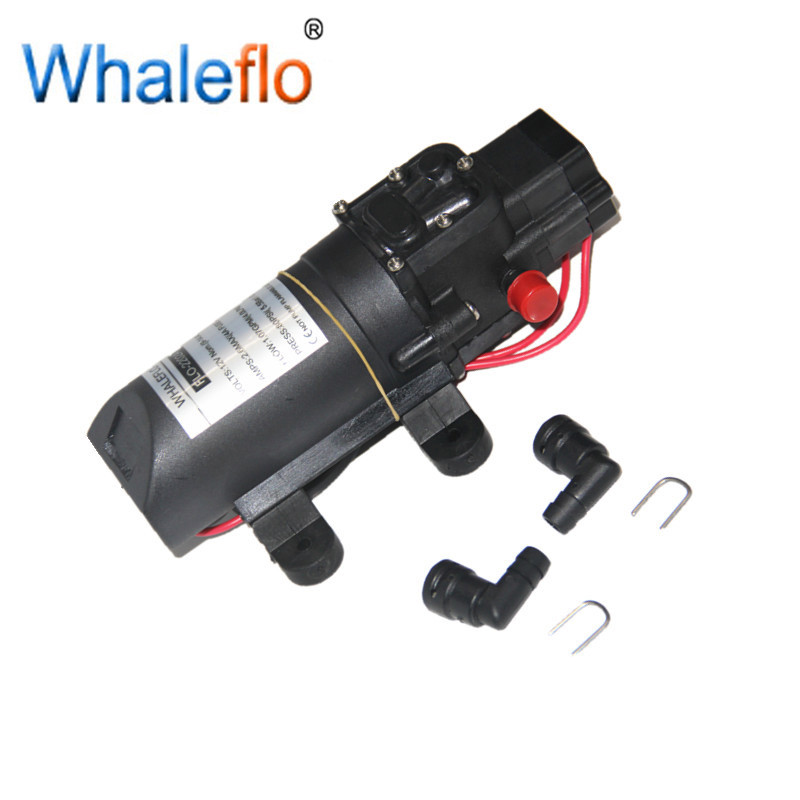

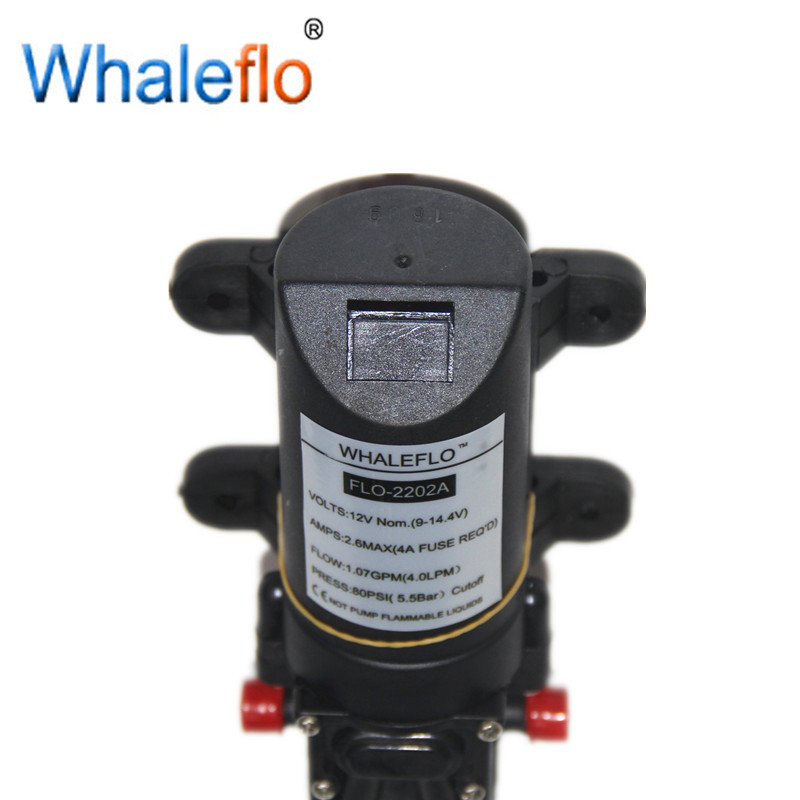

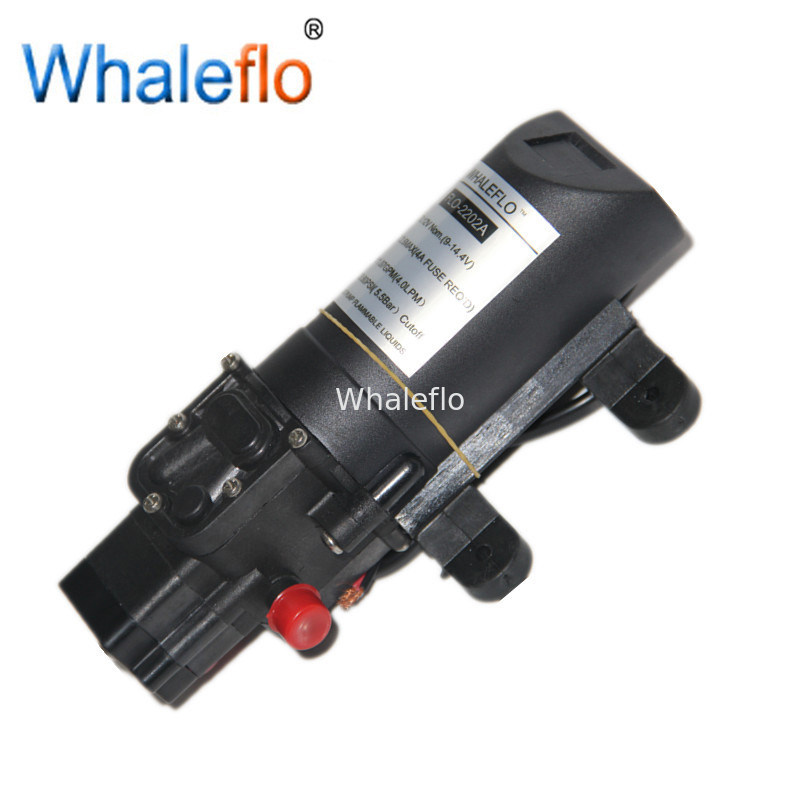

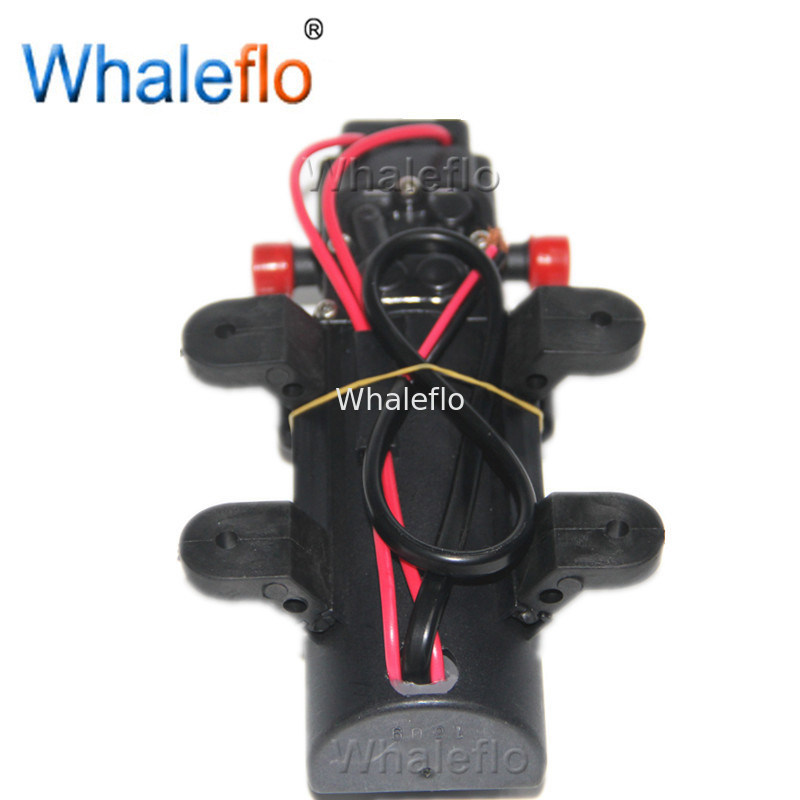

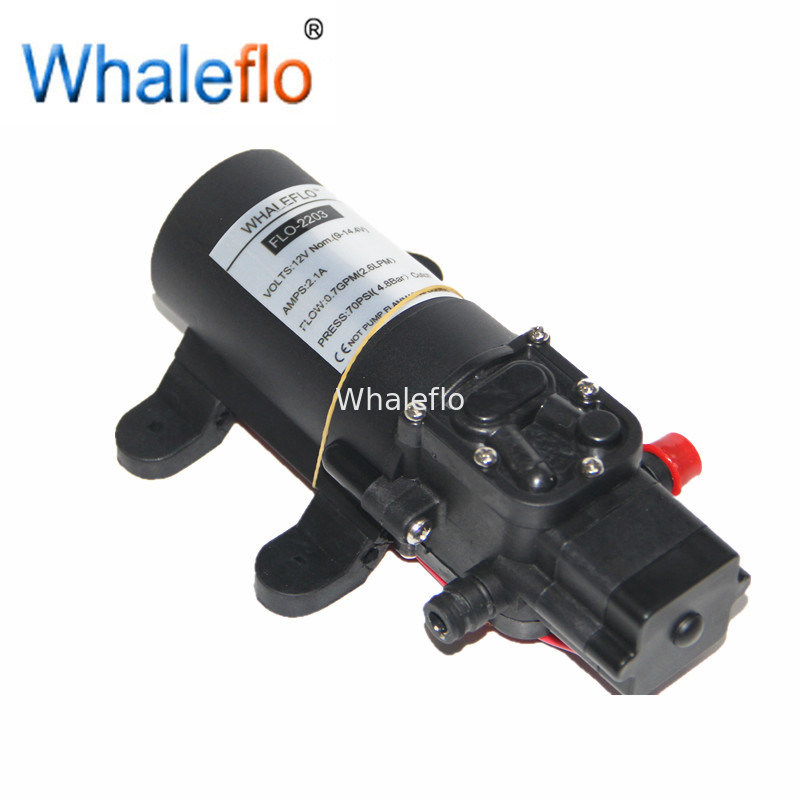

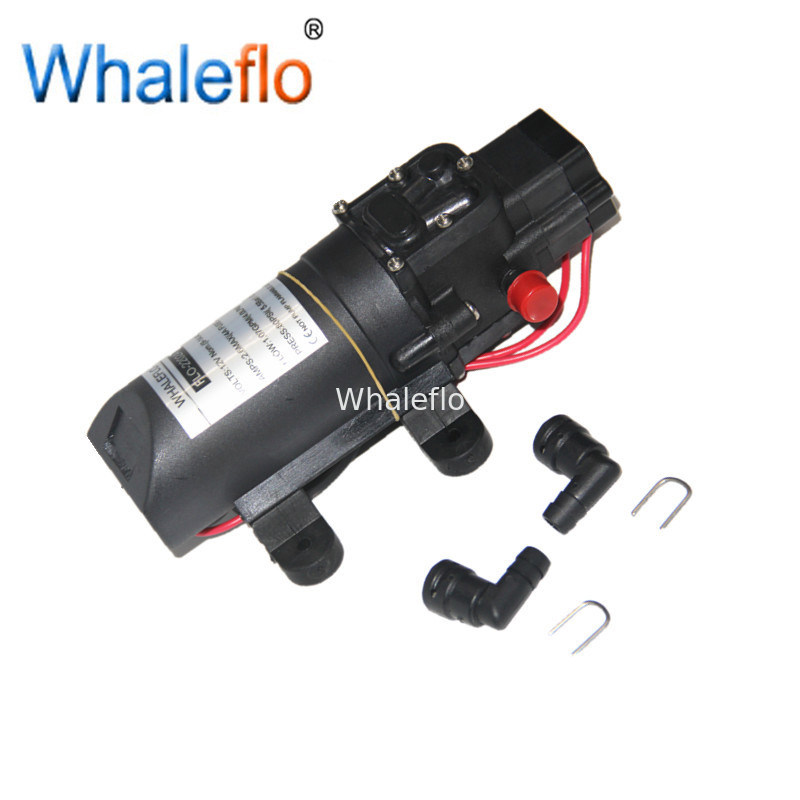

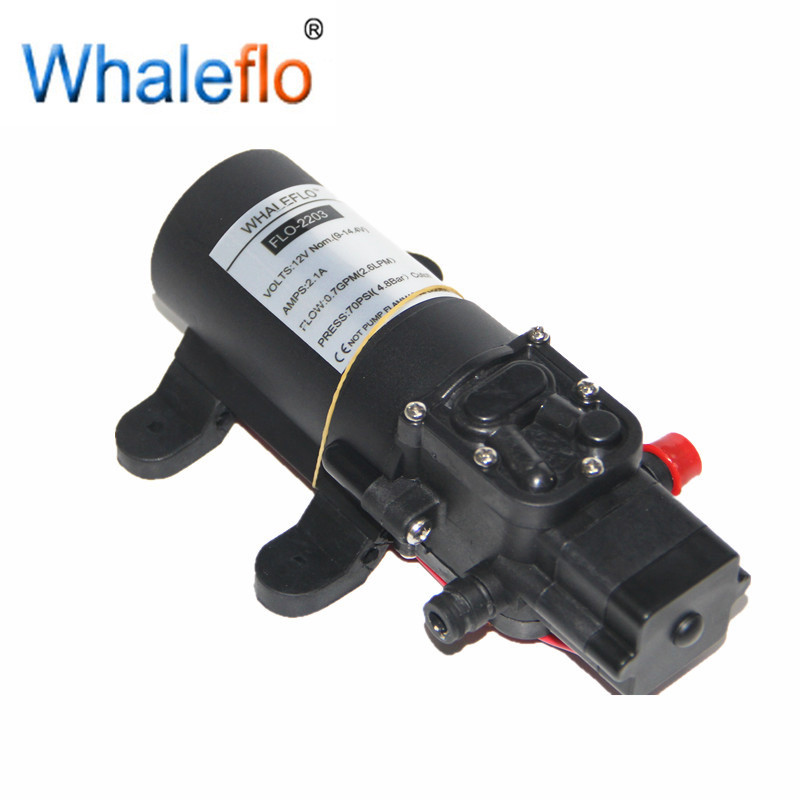

Bomba de pulverizador de agua RV 12 voltios Bomba de agua
| Se puede usar para un bajo caudal, mientras que los requisitos de alta presión en la situación como: |
| Bombas de presión utilizadas en pulverizadores y accesorios de pulverización. |
| Purificación de agua, máquina de filtro, medición química y suministro de fluidos. |
| Alimentos, llenado de bebidas y transferencia. |
| Ex. Presione de control de interruptor de la bomba o no, encender el interruptor, la bomba está funcionando; |
| Apagar el interruptor con la bomba deja de funcionar, |
| Por lo tanto, es especial adecuado para pulverizadores y accesorios de pulverización con su bajo caudal. |
| Motor |
Bomba |
Material de contracción |
Peso y tamaño |
Tipo: 12V/24V DC,
Imán permanente,
totalmente |
Tipo: 2 cámaras
desplazamiento positivo |
Motor Housing: PA66 |
Dimensión: 18.5*11*6.5cm |
Adjunto,
no ventilado |
Temperatura del líquido:
140ºF (60 ° C) máximo |
Carabal de bomba: polipropileno |
Peso neto: 0.67 kgs |
| Peedores: 16 AWG |
Capacidades de cebado:
3feet (0.9m) Levante de succión |
Válvulas: Viton o EPDM |
Embalaje: 50 piezas/CTN |
Ciclo de servicio:
Trabajo intermitente |
Bomba capaz de correr seca
sin daños |
Diafragma: santopreno |
Tamaño de CTN: 58*37*37 cm |
| |
CONTROLADOR DE EL VOLUMEN:
(Operación de 1 vía)
Previene el flujo inverso |
Tamaño de los puertos: 3/8 '' Hose Barb |
NW: 34 kgs, GW: 36 kgs
|
| Modelo |
Voltio |
Fluir
LPM (GPM) |
Presión
Psi (bar) |
Dibujo de amplificador (a) |
DERIVACIÓN |
| FLO-2201 |
12 |
2 (0.52) |
55 (3.79) |
1.8 |
SÍ |
| FLO-2202 |
12 |
3.8 (1.0) |
35 (2.41) |
3 |
SÍ |
| FLO-2202 |
12 |
4.3 (1.13) |
35 (2.41) |
3.5 |
SÍ |
| FLO-2203 |
12 |
2.6 (0.68) |
70 (4.83) |
2.1 |
SÍ |
| FLO-2203-1 |
12 |
3.1 (0.82) |
70 (4.83) |
2.2 |
SÍ |
| Flo-2202A |
12 |
4 (1.05) |
80 (5.52) |
2.6 |
SÍ |
| Flo-2401 |
24 |
2 (0.53) |
55 (3.79) |
0.9 |
SÍ |
| FLO-2402 |
24 |
3.8 (1.0) |
35 (2.41) |
1.5 |
SÍ |
| Flo-2403 |
24 |
2.6 (0.68) |
70 (4.83) |
1 |
SÍ |
| Flo-2402a |
24 |
4 (1.05) |
80 (5.52) |
1.3 |
SÍ |
|
1. No use este producto más allá del límite especificado en esta especificación, al usar el motor sin escobillas se observa que la potencia de entrada debe ser presión constante, filtrado.
2. Mantenga la importación EEAA y la exportación EEIA limpia y suave, sin partículas sólidas, puede contener una pequeña cantidad de agua, no tan sólidos objetos extraños en el cuerpo de la bomba, en el aire no limpio dentro y fuera de la instalación de filtros de admisión de aire.
3. La especificación de este producto es solo para su referencia, los detalles deben verificar los productos reales, SPCIFIC y hacerse de acuerdo con la solicitud de los clientes dentro de la gama permitida.
4. Persona no-profesional no debe abrir este producto.
|
|
Cada cámara de la válvula tiene un diafragma detrás de la carcasa de la bomba inferior. A medida que gira el eje del motors,
Una leva interna colocada detrás de los diafragmas hace que los diafragmas sean empujados hacia adelante, luego
de vuelta en una secuencia continua creando una succión. A medida que se desarrolla esta succión, el fluido se saca de la entrada,
A través de las diversas válvulas de verificación de la cámara de la válvula a la salida, el volumen de flujo está determinado por varios
Factores que incluyen: el número y el tamaño de las cámaras de la bomba, el desplazamiento de la leva, la presión de funcionamiento, la viscosidad del fluido.
|
DESCRIPCIÓN DEL PRODUCTO
Las bombas industriales de la serie Flo están diseñadas para una amplia gama de aplicaciones y se construyen a partir de una selección de material adecuado para manejar una amplia gama de productos químicos. La serie FLO de bombas de diafragma se autoeve y se puede ejecutar constantemente por cortos períodos de tiempo. Cuanto mayor sea el ciclo de trabajo, más corta es la vida esperada de la bomba.
Los usos típicos de la bomba son transferencia de líquido, pulverización, circulación, filtración y dispensación.
DESCRIPCIÓN
1. Tornillos de cubierta de ajuste 2. Tornillo de cabeza de bomba 3. Cabeza de bomba
4. Motor 5. LEAD CABLES 6.Presión
Operación
Para iniciar y cebar la bomba, la línea de descarga debe estar abierta, permitiendo que el aire atrapado escape, evitando el potencial de la esclusa de aire. El interruptor de presión se apagará de la bomba qutomáticamente cuando la válvula de descarga esté cerrada, la presión ha aumentado al punto de desplazamiento de interruptor. El interruptor de presión reiniciará la bomba del interruptor de presión.
Operación de demanda (deber intermitente)
Se considera la operación de la demanda y la aplicación de "deber intermitente". El ciclo de trabajo intermitente máximo es que el interruptor hará que el motor alcance sus límites temáticos máximos. Una vez que se alcanza el límite temático máximo, se debe permitir que el motor se asiente a una temperatura más baja que sea ambiente antes de reanudar la operación.
A o cerca, el limitado térmico máximo durante un período prolongado acortará la vida útil de la bomba y puede dar como resultado una falla inmediata de la bomba.
Operación de derivación (si está equipado)
Los modelos equipados con un sistema de derivación externo están diseñados para bombear a alta presión, mientras que a bajas o altas tasas de flujo. Los modelos equipados con un bypass solo continuarán funcionando hasta que la energía se apague manualmente.
Las bombas FLO no se recomiendan para el servicio continuo de servicio debido a la vida útil limitada del cepillo motor.
Montaje
Las bombas de la serie FLO son autoservarias. El primo vertical varía según la viscosidad del fluido, el tamaño del tubo de succión, la válvula del pie y la configuración de la bomba. La bomba debe montarse en un área seca y ventilada adecuadamente. Si se montan dentro de un recinto, pueden ser necesarias las provisiones para coor el motor.
Consejos de mantenimiento preventivo
Si bombea un líquido que no sea agua, la bomba debe estar enjuagada con agua (si corresponde) después de cada uso.
Antes de que se produzcan condiciones de congelación, la bomba debe estar libre de líquidos o invernal con productos químicos anti-congelación adecuados.
Dibujo dimensional de mini bomba de agua
Datos técnicos
Datos técnicos:
| Modelo |
Voltio |
Flujo (l/min) |
Presión (psi) |
Dibujo de amplificador (a) |
| FLO-2201 |
12 |
2 |
55 |
1.8 |
| FLO-2202 |
12 |
3.8 |
35 |
3 |
| FLO-2202-1 |
12 |
4.3 |
35 |
3.5 |
| FLO-2203 |
12 |
2.6 |
70 |
2.1 |
| FLO-2203-1 |
12 |
3.1 |
70 |
2.2 |
| Flo-2202A |
12 |
4 |
80 |
2.6 |
| Flo-2401 |
24 |
2 |
55 |
0.9 |
| FLO-2402 |
24 |
3.8 |
35 |
1.5 |
| Flo-2403 |
24 |
2.6 |
70 |
1 |
| Flo-2402a |
24 |
4 |
80 |
1.3 |
| Tamaño de las entradas: |
3/8''''Hose Barb, hilo |
| Tamaño de las salidas: |
3/8''''Hose Barb, hilo |
| Dimensión/PC: |
18.5x11x6.5cm |
| Peso neto/PC: |
0,64 kg |
| Peso bruto/PC: |
0,72 kg |
| Dimensión de cartón (50pcs): |
56.5x38.5x36.5cm |
El pedido de muestra es muy bienvenido a tener una prueba, si necesita más especificaciones técnicas, ¡por favor envíenos un correo electrónico!
