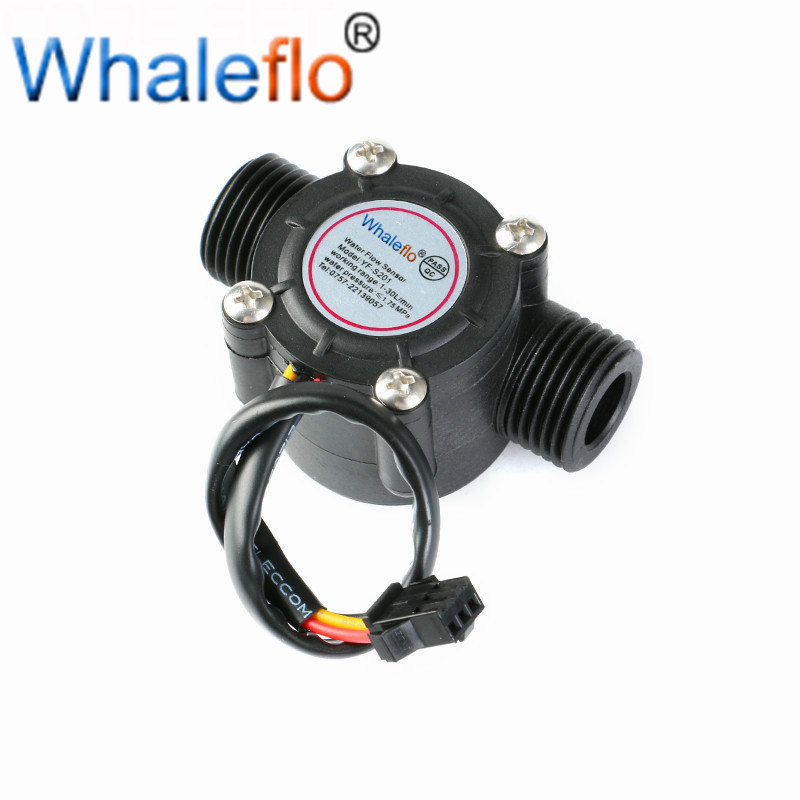

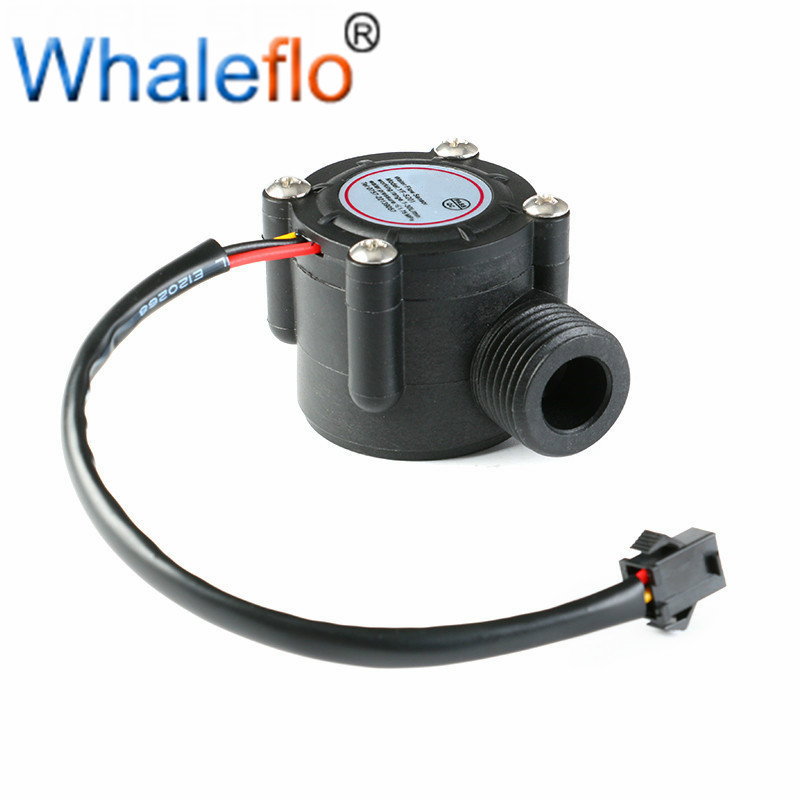

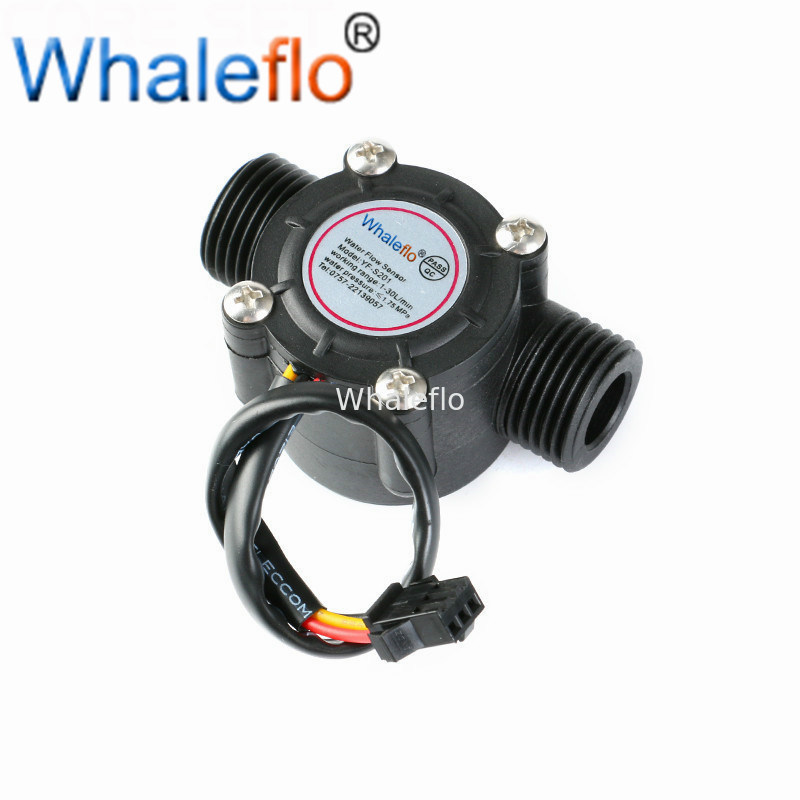

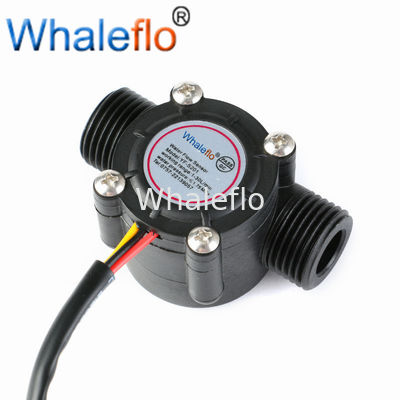

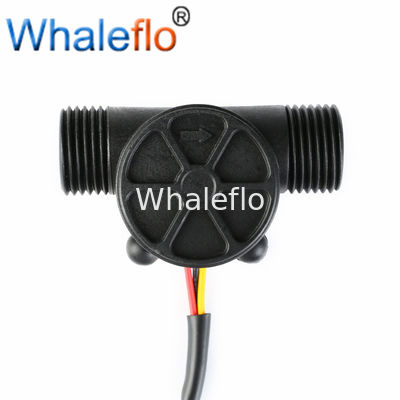

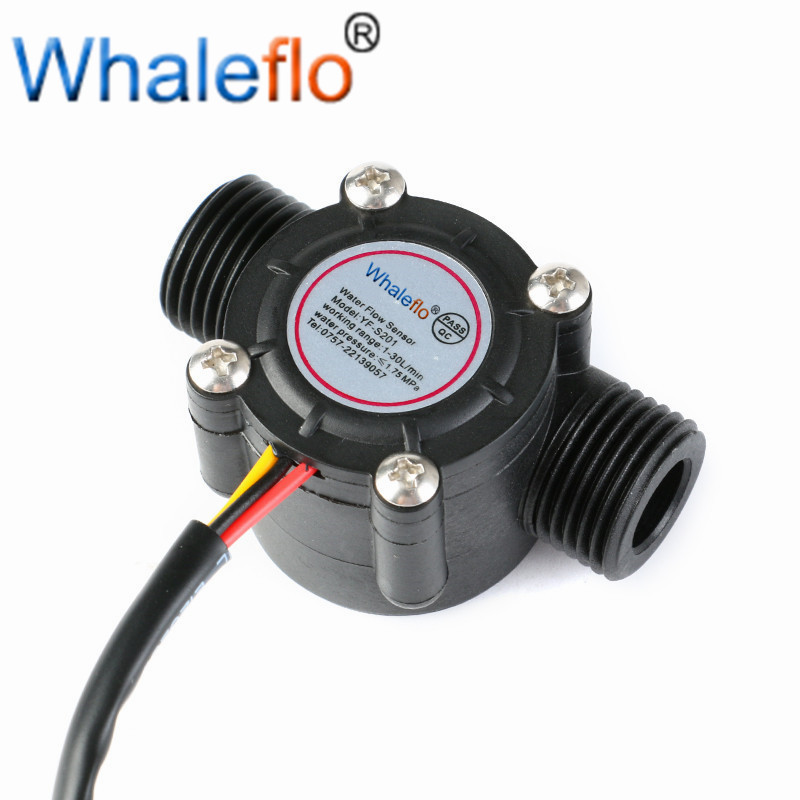

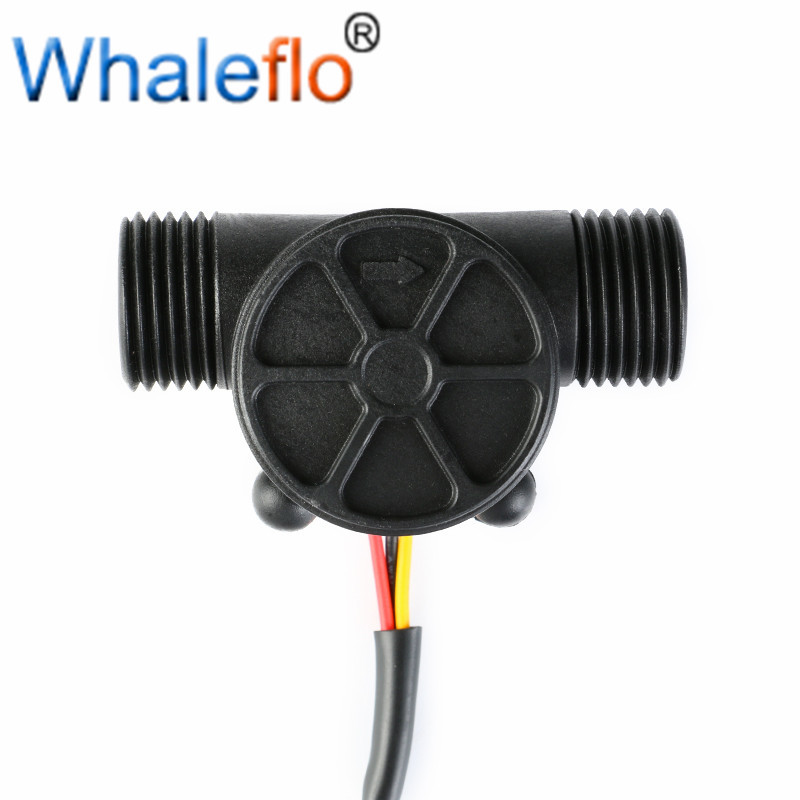

Medidor/Sensor de flujo de agua de efecto Hall Whaleflo WEL-S201
Este sensor se coloca en línea con su tubería de agua y contiene un sensor de molinete para medir la cantidad de líquido que ha pasado por él. Hay un sensor de efecto Hall magnético integrado que emite un pulso eléctrico con cada revolución. El sensor de efecto Hall está sellado de la tubería de agua y permite que el sensor permanezca seguro y seco.

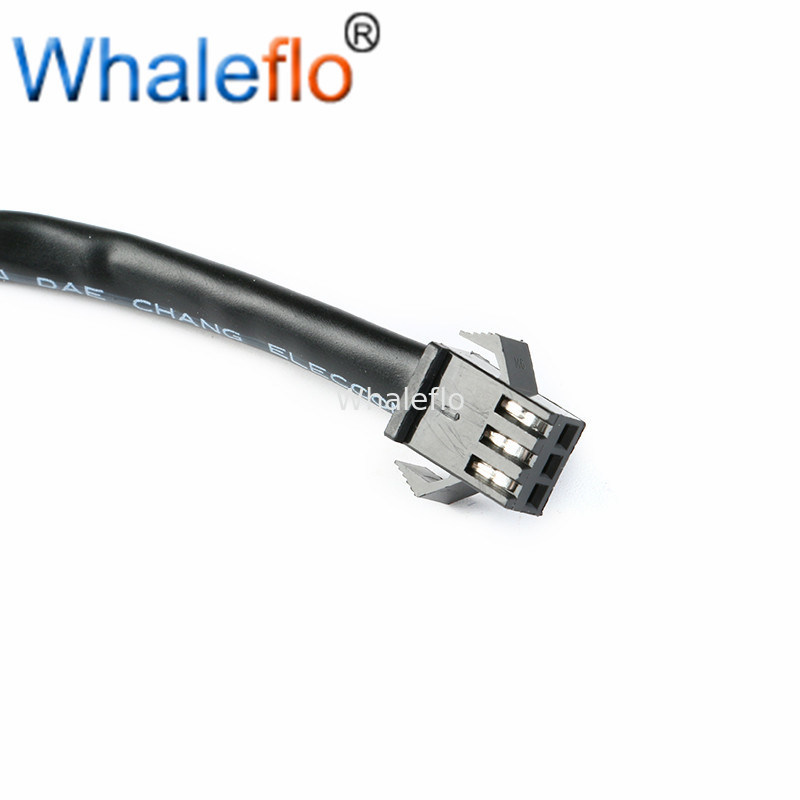

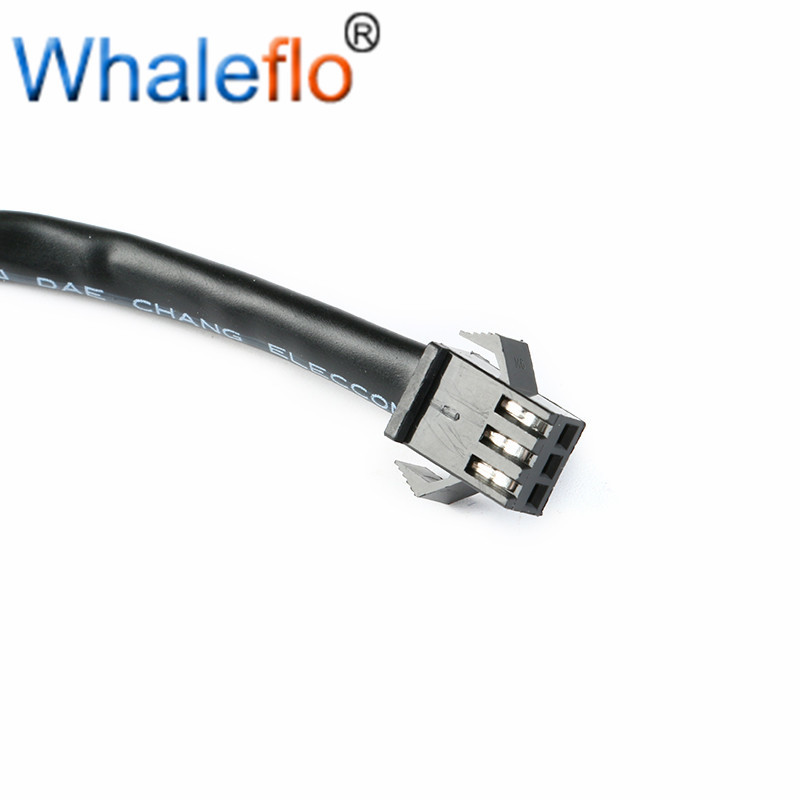

El sensor viene con tres cables: rojo (alimentación de 5-24VCC), negro (tierra) y amarillo (salida de pulso de efecto Hall). Al contar los pulsos de la salida del sensor, puede calcular fácilmente el flujo de agua. Cada pulso es de aproximadamente 2,25 mililitros. Tenga en cuenta que este no es un sensor de precisión, y la frecuencia de los pulsos varía un poco según el caudal, la presión del fluido y la orientación del sensor. Necesitará una calibración cuidadosa si se requiere una precisión superior al 10%. Sin embargo, ¡es ideal para tareas de medición básicas!
Tenemos como ejemplo un boceto de Arduino que se puede usar para probar rápidamente el sensor, calculará el flujo aproximado de agua en litros/hora.
La señal de pulso es una simple onda cuadrada, por lo que es bastante fácil de registrar y convertir en litros por minuto usando la siguiente fórmula.
Frecuencia de pulso (Hz) / 7.5 = caudal en L/min.
Características:
- Modelo: YF-S201
- Tipo de sensor: Efecto Hall
- Voltaje de funcionamiento: 5 a 18 V CC (voltaje de funcionamiento mínimo probado 4,5 V)
- Consumo máximo de corriente: 15 mA a 5 V
- Tipo de salida: TTL de 5 V
- Caudal de funcionamiento: 1 a 30 litros/minuto
- Rango de temperatura de funcionamiento: -25 a +80℃
- Rango de humedad de funcionamiento: 35%-80% HR
- Precisión: ±10%
- Presión máxima del agua: 2,0 MPa
- Ciclo de trabajo de salida: 50% +-10%
- Tiempo de subida de salida: 0,04 us
- Tiempo de caída de salida: 0,18 us
- Características del pulso del caudal: Frecuencia (Hz) = 7,5 * Caudal (L/min)
- Pulsos por litro: 450
- Durabilidad: mínimo 300.000 ciclos
- Longitud del cable: 15 cm
- Conexiones de tubería nominales de 1/2", 0,78" de diámetro exterior, 1/2" de rosca
- Tamaño: 2,5" x 1,4" x 1,4"
Detalles de la conexión:
- Rojo cable: +5V
- Negro cable: GND
- Amarillo cable: salida PWM.
1, Garantía de calidad
Cada motor se lleva a cabo basándose en el flujo de pruebas estándar, la presión antes de la entrega.
2, Servicio al cliente
Comentarios profesionales en 12 horas.
Garantía de 24 meses después del servicio y 2 repuestos FOB gratuitos.
3, Departamento de I+D Ingenieros experimentados especializados en motores. Desarrollamos nuevos modelos de bombas cada trimestre y satisfacemos diferentes requisitos.
4, Identificación
CE,ROHS.ISO9--1;2008, ISO8846, FDA, SGS
5, Red de ventas
EE. UU., Europa, Australia del Sur, Brasil, Sudáfrica, América Central y otros países.
6, Capacidad de producción
Nuestra planta cubre 10000 metros cuadrados con un conjunto completo de líneas de producción automáticas e instalaciones de prueba integradas.
Más de 10 producciones y 300 trabajadores calificados producen más de 1,6 millones de piezas de capacidad.
Nuestra ventaja
Aplicación
Certificado
Preguntas frecuentes
P: ¿Es usted un fabricante o una empresa comercial?
ONuestra planta cubre 10000 metros cuadrados con un conjunto completo de líneas de producción automáticas e instalaciones de prueba integradas. Nuestro departamento de ventas está ubicado en Xiamen, China.
P: ¿Cuáles son los principales productos de su empresa?
R: Nos especializamos en todo tipo de bombas de agua (bomba de agua potable, micro bomba de engranajes, diafragma de alto rendimiento
bomba, bomba marina, bomba de RV, bomba de achique) durante más de 8 años con excelente calidad y precio competitivo.
P. ¿Cuál es su MOQ?
Nuestra empresa se complace en aceptar todos los artículos de pedido de 1 pieza para pruebas. Si realiza un pedido al por mayor, envíe una consulta para obtener más descuento.
P. ¿Qué pasa con el tiempo de entrega?
A.Las muestras en stock se pueden enviar a usted dentro de 2-3 días por expreso internacional después de recibir
A.El pedido por lotes se puede enviar a usted en aproximadamente 15-20 días hábilesdespués de la confirmación del pedido (por aire o por mar
P. ¿Puedo comprar diferentes tipos en un solo contenedor?
A:Sí, puede mezclar diferentes tipos en un solo contenedor.
P.¿Cómo puedo elegir la bomba más adecuada?
R: Por favor, dígame su caudal detallado, voltaje, aplicación, ciclo de trabajo de la bomba y así sucesivamente, entonces coincidiré con la bomba más apropiada para usted, o puede elegir el modelo exacto en el manual del producto. Si no conoce los detalles de la bomba, díganos el uso, se recomendará el modelo adecuado
P. ¿Aceptan OEM/ODM?
A:Sí. También somos el proveedor OEM de muchas empresas famosas.
P. ¿Cuáles son sus condiciones de pago?
A:Por lo general, aceptamos T/T , Alipay , Western Union o PayPal.
P. ¿Cuál es su garantía?
A: Garantía de 24 meses y 2% de repuestos después del servicio, y se proporcionará una respuesta en 24 horas para resolver los problemas de los clientes.
P. ¿Cuál es su puerto de carga?
A: Puerto de Xiamen.
